Niederspannungs - Wandler
- Spannungswandler

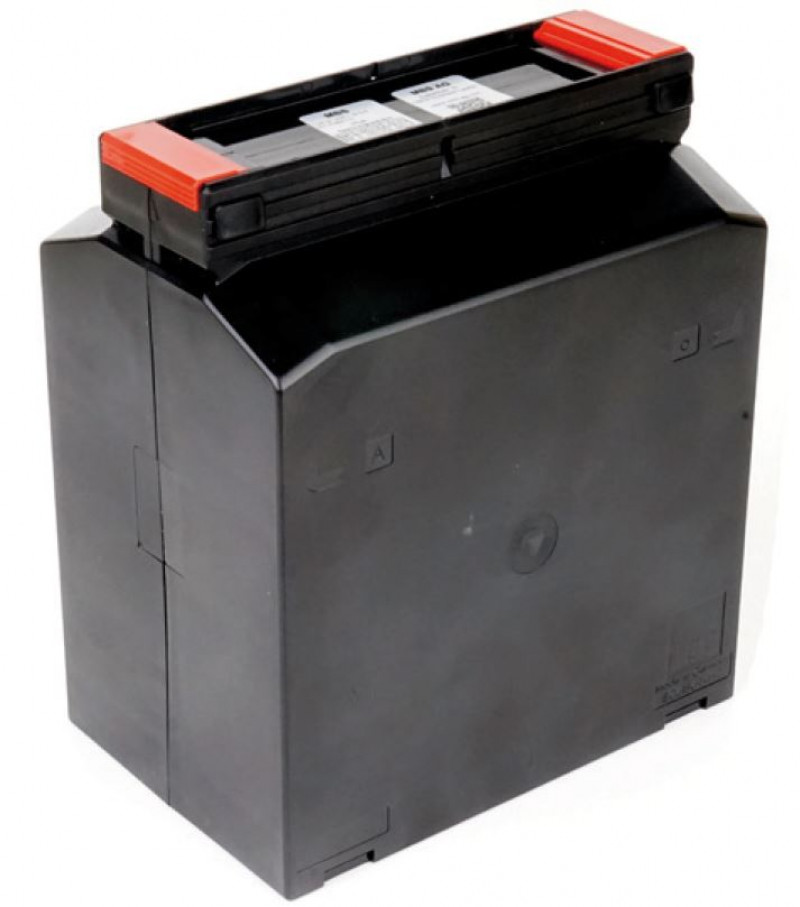

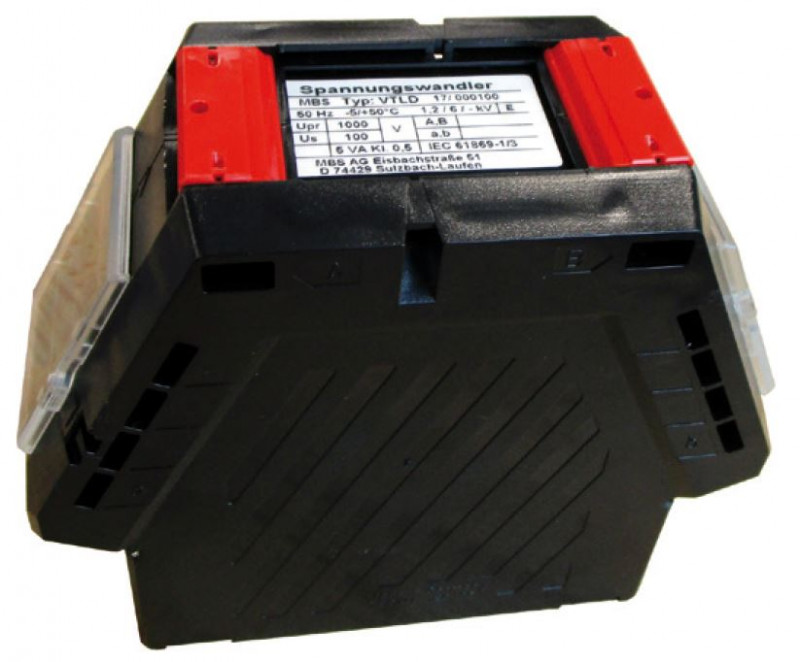

Die Niederspannungs-Spannungswandler sind durch ihren physikalischen Aufbau besonders spannungsfest und hoch effizient. Sie bieten zudem eine klassengenaue Oberschwingungsübertragung bis 10kHz.
Unser Fertigungsprogramm umfasst einpolig isolierte Spannungswandler zum Anschluss zwischen Leiter und Erde und zweipolig isolierte Spannungswandler zum Anschluss zwischen Leiter und Leiter.
Merkmale / Nutzen
- • primärer Nennspannungsbereich von 100/√3 V bis 1000/√3 V bzw. 100 V bis 1000 V
- • sekundäre Nennspannung 100/√3 V bzw. 100 V
- • Genauigkeit: Messung: Kl.0,2 / 0,5 / 1
- • Schutz: Kl. 3P / 6P
- • geringer Eigenverbrauch der Spannungswandler dank leistungsstarken Ringbandkernen
- • ideal für die Verwendung mit aktuellen Messgeräten, da eine Unterbürdung im Bürdenbereich 1 (nach IEC 61869-3) ausgeschlossen ist
- • einfacher Anschluss (primär + sekundär) über Schraubanschlüsse M5 x 8
• Nennfrequenz: 50 oder 60 Hz
• höchste Spannung für Betriebsmittel Um
- für Upr ≤ 600/√3 V bzw. 600 V: 0,72 kV r.m.s.
- für Upr > 600/√3 V bzw. 600 V: 1,2 kV r.m.s.
• Dauerbetriebsspannung: 1,2 x Upr
• Bemessungsspannungsfaktor FV: 1,9 x Upr / 8 Std. (VTLS)
• Isolierstoffklasse: E
• Arbeitstemperaturbereich: - 5°C … +50°C
• Lagertemperaturbereich: -40°C … +85°C
• Schutzklasse gem. IEC 60529: IP 20
• Gewicht: ca. 2,13 kg
-
Niederspannungs - Wandler
Dateityp: pdfDateigrösse: 1.69 MB - Datei herunterladen
