Rohrstab-Stromwandler CTM 7
- Stromwandler
Mini-Stromwandler der Baureihe CTM 7 sind induktive, nach dem Trafoprinzip arbeitende Einleiter-Stromwandler. Sie dienen zur Anpassung der primären Messgröße an die Eingangsnenngrößen der angeschlossenen Messgeräte.
Auf Grund des angewendeten Messprinzips eignen sich diese Stromwandler zur ausschließlichen Verwendung in Wechselstromnetzen.
Stromwandler der Baureihe CTM 7 sind wartungsfrei und ausgelegt für Primär-Nennströme von 32 A bis 64 A mit einem Sekundär-Nennstrom von 1 A, in der Genauigkeitsklasse 1.
Zubehör:

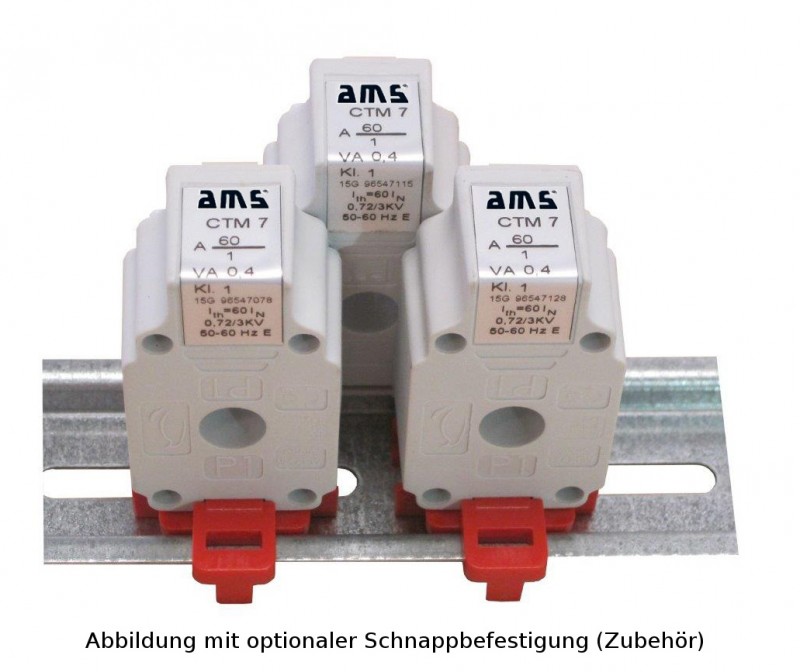

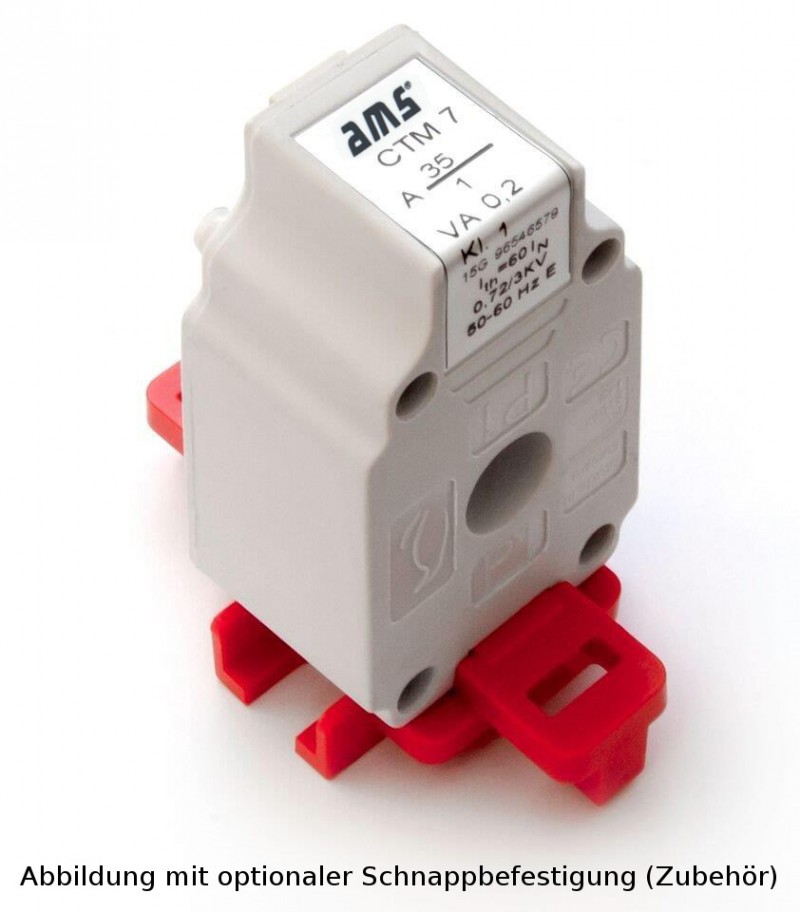

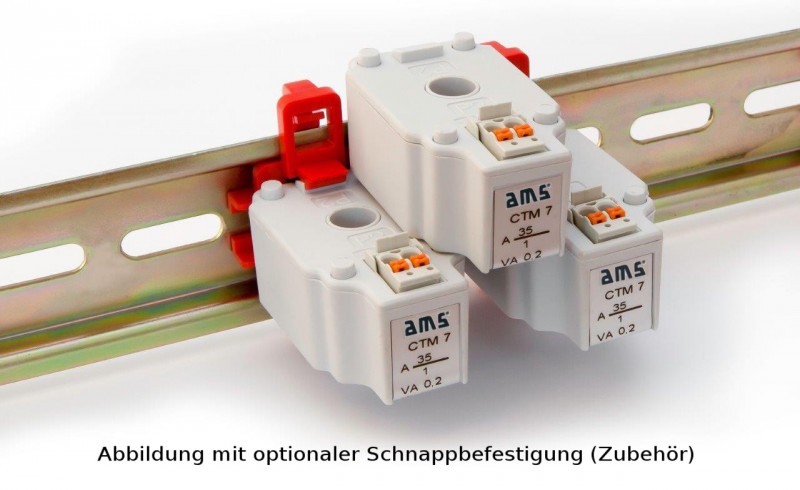

Schnappbefestigung zur Montage des Stromwandlers auf einer DIN-Hutschiene bitte separat bestellen.
Leistungsmerkmale:
- • Überstrombegrenzungsziffer siehe Leistungsschild
- • Arbeitstemperaturbereich: -5°C < T < +50°C
- • Lagertemperaturbereich: -25°C < T < +70°C
- • Primärstrom: 32 - 64 A
- • Sekundärstrom: 1 A
- • Klasse: 1
- • Montage auf DIN-Hutschiene mit optionaler Schnappbefestigung
- • unzerbrechliches Kunststoffgehäuse aus grauem Polyamid, schwer entflammbar
- • therm. Nenndauerstrom Icth: 1,0 x IN
- • therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
- • max. Betriebsspannung Um: 0,72 kV
- • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
- • Nenn-Frequenz: 50 Hz
- • Bürde: 0,2 - 0,5 VA
- • Isolierstoffklasse: E
- • Rundleiter: 7,6 mm
- • Baubreite: 27,5 mm
- • Bauhöhe: 46,5 mm
- • Bautiefe gesamt: 19 mm
-
Stromwandler CTM 7
Dateityp: pdfDateigrösse: 1.38 MB - Datei herunterladen
