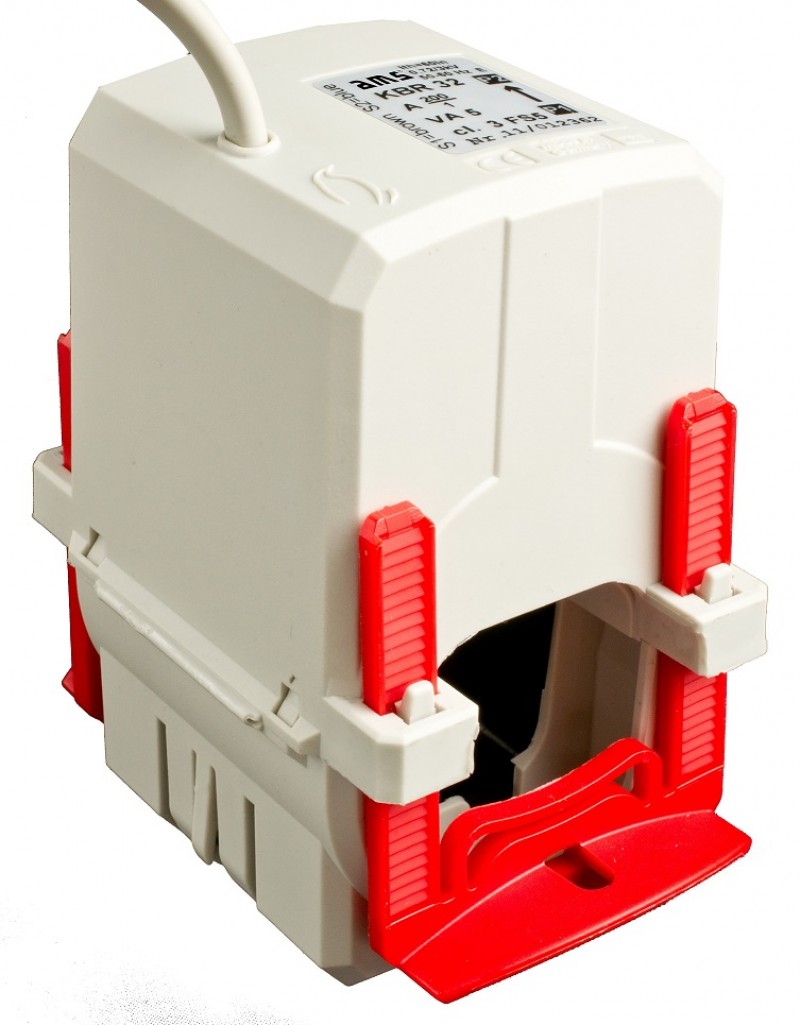

  • Kabelumbau-Stromwandler KBR

  • Stromwandler

  • Die Kabelumbau-Stromwandler der KBR Serie für primäre Nennströme von 50 A bis 1000 A sind ideal zum nachträglichen Einbau in bestehende Anlagen. Dank des teilbaren Messkerns mit „Klick“-System ist eine schnelle „einhändige“ Montage möglich.

    Die KBR Wandler sind in drei verschiedenen Baugrößen als Wandler mit einem AC-Stromausgang von 5 A oder 1 A lieferbar und auch als Messumformer mit einem Ausgang von 333 mV DC oder 4-20 mA erhältlich.

  • share share tweet
  • Beschreibung
  • technische Daten
  • Downloads

Leistungsmerkmale:

  • • ideal zum nachträglichen Einbau in bestehende Anlagen
  • • schnelle „einhändige“ Montage dank des teilbaren Messkerns mit „Klick“-System
  • • lieferbar als
  •      • Stromsensor (0…333 mV),
  •      • Messumformer (4…20 mA DC) oder mit
  •      • AC-Stromausgang 5 A / 1 A
  • • Primärstrom: 50 - 1000 A
  • • Hilfsspannungsversorgung über Ausgangskreis (Zweidrahttechnik)
  • • drei verschiedene Bauformen
  • • unzerbrechliches Kunststoffgehäuse aus grauem Polyamid, schwer entflammbar
  • • Länge der Anschlussleitungen:
  •      • Sek. 1 A:     2,5 m, Querschnitt 2 x 0,75 mm²
  •      • Sek. 5 A:     0,5 m, Querschnitt 2 x 1,5 mm²
  •      • 0...333 mV:  2,5 m, Querschnitt 2 x 0,75 mm²
  •      • 4...20 mA:    2,5 m, Querschnitt 2 x 0,75 mm²
  •        (andere Leitungslängen auf Anfrage)
  • • Arbeitstemperaturbereich:  -5°C < T < +50°C
  • • Lagertemperaturbereich:  -25°C < T < +70°C
  • • Nenndauerstrom Icth: 1,2 x IN
  • • therm. Nennkurzzeitstrom Ith:   60 x IN, 1 Sek.
  • • max. Betriebsspannung Um:  0,72 kV
  • • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • • Nenn-Frequenz:  50 Hz
  • • Isolierstoffklasse:  E
  • • angewandte technische Normen:  DIN EN 61869, Teil 1 + 2
