Dreiphasen Leistungsmesssystem "Quick Connect"

Schnell – einfach – effizient -   wesentlich schnellerer Einbau als bei drei herkömmlichen Stromwandlern -   einfachere Verdrahtung mittels 8-poligem RJ45-Steckverbinder statt 6 Einzeladern bei herkömmlichen Stromwandlern -   effizienter Aufbau multifunktionaler Leistungsmessungen in Verbindung mit Messgerät MPR 3 (72 x 72 mm) oder MPR 4 (96 x 96 mm)   Merkmale / Nutzen -   Stromwandlersatz konzipiert für den Einsatz mit Multifunktions-Messgeräten des Typs MPR 3 (72 x 72 mm) und MPR 4 (96 x 96 mm) -   Anschluss an Messgerät mittels modifizierter RJ45-Schnittstelle über Standard-CAT5-Patchkabel (erhältlich in Längen bis max. 5 m) -   alle Wandler können aufgrund einer integrierten Schutzschaltung dauerhaft offen betrieben werden -   dreiphasige Messwandlersätze entwickelt zur schalternahen Installation im Bereich einer Vielzahl von Standard-Leistungsschaltern

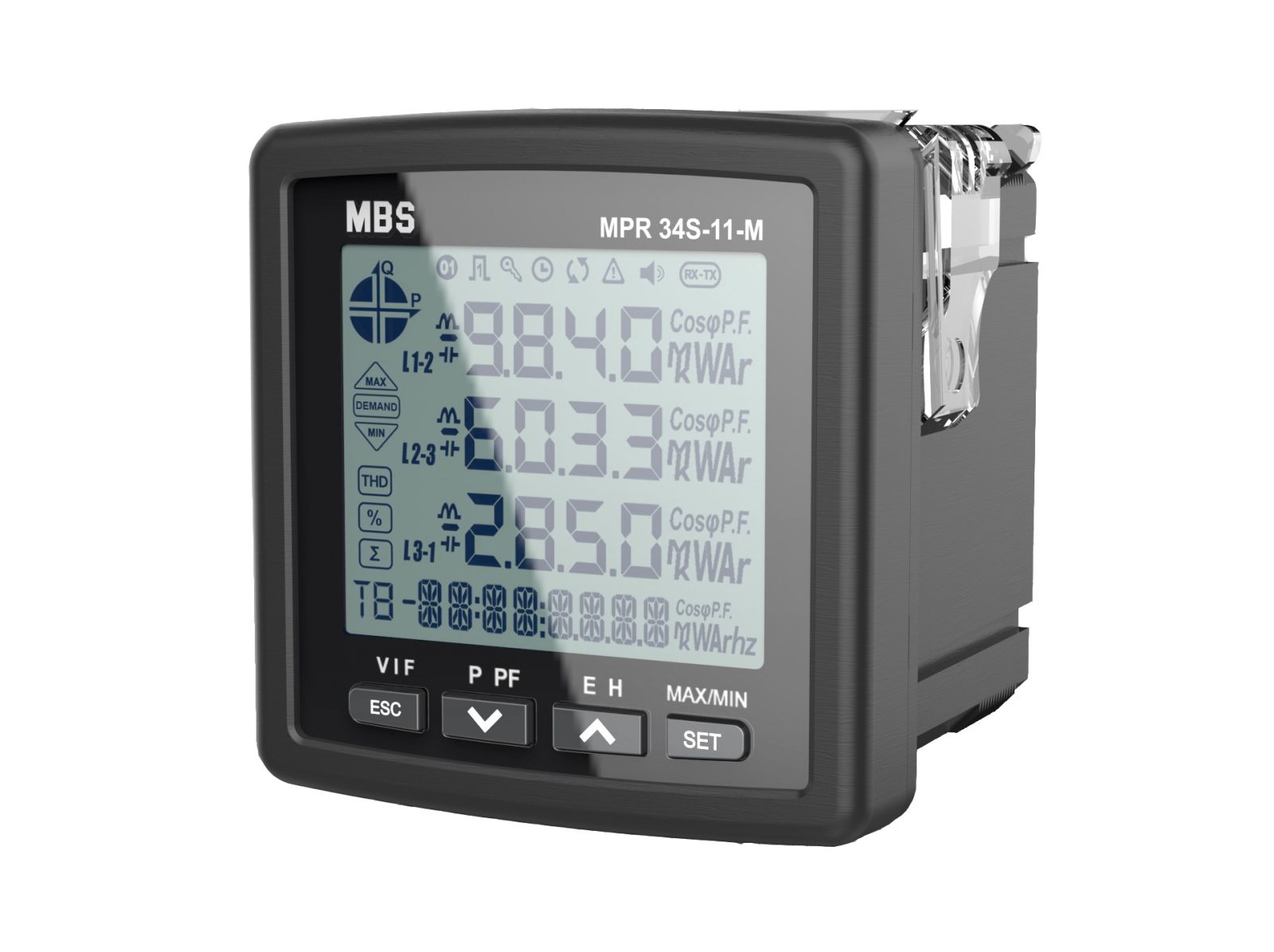

Merkmale / Nutzen -  einfache Verdrahtung des Dreiphasen-Stromwandler-Satzes ASKDS über 330 mV Eingang für äquivalente Primärströme von 60 A bis 1250 A -  alternativ verwendbar sind Kabelumbau-Stromwandler des Typs KBR 18/32/44 mit Ausgang 0…333 mV mittels RJ45 Adapter -  Ersatz einer Vielzahl analoger Messgeräte und damit wesentlich geringerer Verdrahtungsaufwand -  Speicherung von Minimum- und Maximumwerten ermöglicht die Überwachung und Fehleranalyse -  Einbindung in ein Energiemanagement-System möglich dank digitalem Ein- und Ausgang sowie einem S0-Impulsausgang -  ebenfalls besitzt das Messgerät eine Modbus-RTU (RS485) - Schnittstelle Messwerte Mit dem multifunktionalen Leistungsmessgerät MPR 3 können die nachstehend aufgeführten Messgrößen erfasst werden: -  Momentanwerte von Strom, Spannung, Frequenz und Leistungsfaktor -  Wirkleistung, Scheinleistung und Blindleistung je Phase und für das gesamte Netz -  Minimal- und Maximalwerte für Strom, Spannung, Wirkleistung, Blindleistung und Leistungsfaktor je Phase und für das gesamte Netz -  optional kann der Klirrfaktor von Strom und Spannung ausgegeben werden   Zusätzlich ist je ein 4-Quadranten-Energiezähler für Wirk- und Blindenergie, zwei Betriebsstundenzähler sowie eine Drehfeldrichtungsanzeige integriert. Einer der beiden Betriebsstundenzähler lässt sich manuell zurücksetzen.   Die benutzerfreundliche Bedienung des Geräts erfolgt intuitiv über vier Tasten und die Menüführung im Display.   Alle genannten Ausgänge sind von den Messeingängen sowie der Hilfsspannung galvanisch getrennt.

Merkmale / Nutzen

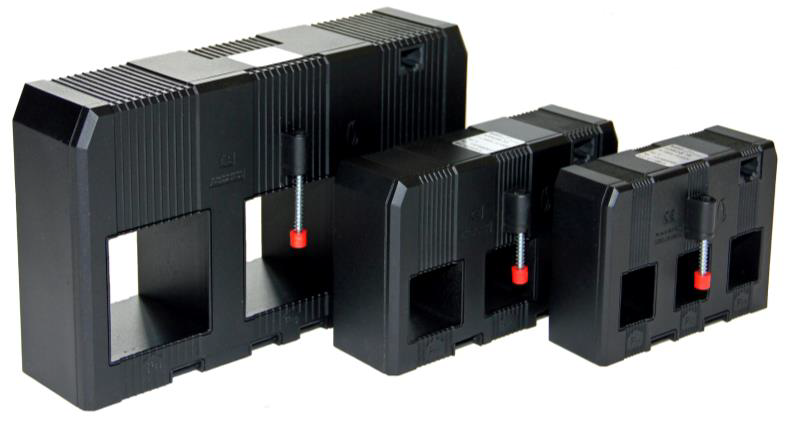

• -  einfache Verdrahtung des Dreiphasen-Stromwandler-Satzes ASKDS über 330 mV Eingang für äquivalente Primärströme von 60 A bis 1250 A
• -  alternativ verwendbar: Kabelumbau-Stromwandler des Typs KBR 18/32/44 mit Ausgang 0…333 mV
• -  Ersatz einer Vielzahl analoger Messgeräte und damit wesentlich geringerer Verdrahtungsaufwand
• -  Speicherung von Minimum- und Maximumwerten ermöglicht Überwachung und Fehleranalyse
• -  Einbindung in ein Energiemanagement-System möglich dank integrierter Modbus-RTU (RS485) Schnittstelle
• -  optionale Ausstattung mit separatem Ausgangsmodul (2x Digital-Eingang, 2x Digital-Ausgang, 2x Analog-Ausgang, 2x Schalt-Ausgang) möglich


Messwerte

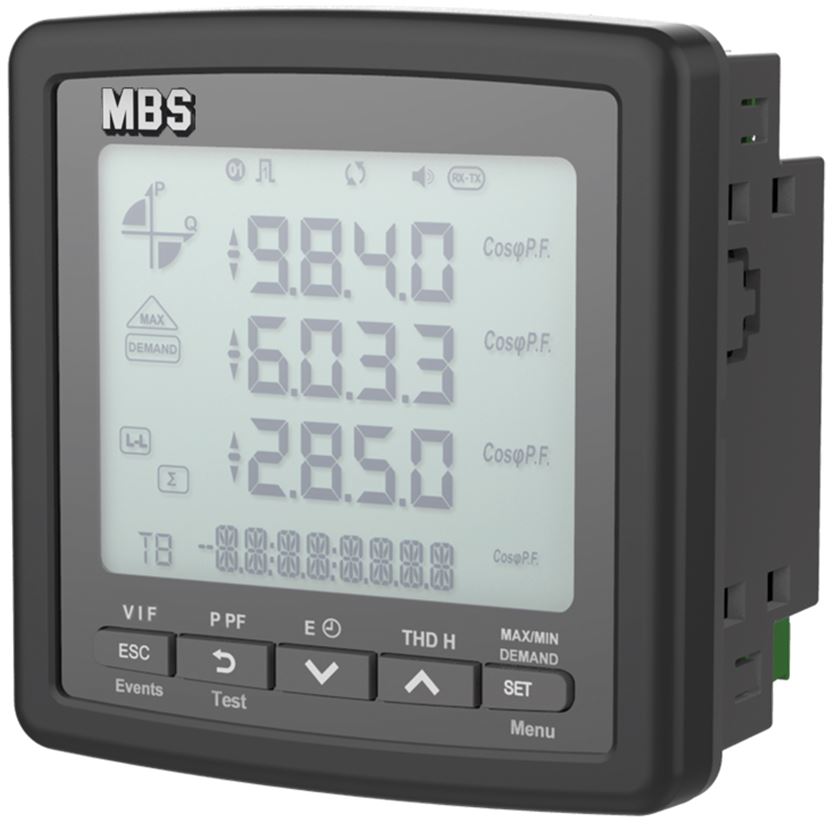

Mit dem multifunktionalen Leistungsmessgerät MPR 4 können die nachstehend aufgeführten Messgrößen erfasst werden:

• -  Momentanwerte von Strom, Spannung, Frequenz und Leistungsfaktor
• -  Wirkleistung, Scheinleistung und Blindleistung je Phase sowie für das gesamte Netz
• -  Minimal- und Maximalwerte für Strom, Spannung, Wirkleistung, Blindleistung und Leistungsfaktor je Phase und für das gesamte Netz
• -  optional kann der Klirrfaktor von Strom und Spannung ausgegeben werden


Zusätzlich ist je ein Energiezähler für Wirk- und Blindenergie, zwei Betriebsstundenzähler sowie eine Drehfeldrichtungsanzeige integriert.
Einer der beiden Betriebsstundenzähler lässt sich manuell zurücksetzen.

Die benutzerfreundliche Bedienung des Geräts erfolgt intuitiv über fünf Tasten und die Menüführung im Display.

Alle genannten Ausgänge sind von den Messeingängen sowie der Hilfsspannung galvanisch getrennt.

Merkmale / Nutzen

• -  ideal zum nachträglichen Einbau in bestehende Anlagen
• -  schnelle „einhändige“ Montage dank des teilbaren Messkerns mit „Klick“-System
• -  lieferbar als Stromsensor (0…333 mV)
• -  rascher und einfacher Anschluss von drei Kabelumbaustromwandlern an das Messgerät MPR 3 mittels Adapterstecker
• -  „Quick Connect“ kompatibel
• -  drei verschiedene Bauformen

Technische Daten

• -  Länge der Anschlussleitungen: 0…333 mV:   2,5 m, Querschnitt 2 x 0,75 mm²
• -  Arbeitstemperaturbereich:         -5°C < T < +50°C
• -  Lagertemperaturbereich:           -25°C < T < +70°C
• -  therm. Nenndauerstrom I_cth:      1,2 x I_N
• -  therm. Nennkurzzeitstrom I_th:     60 x I_N, 1 Sek.
• -  max. Betriebsspannung U_m:       0,72 kV
• -  Isolationsprüfspannung:             3 kV, U_eff, 50 Hz, 1 Min.
• -  Nenn-Frequenz:                         50 Hz
• -  Isolierstoffklasse:                        E
