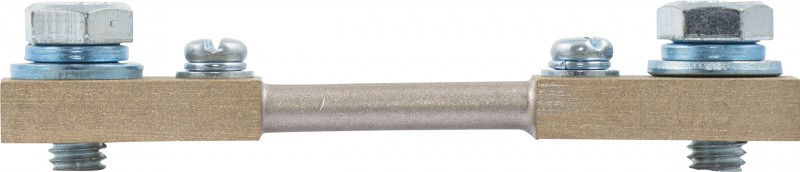

Nebenwiderstand nach Form A

Nebenwiderstände werden eingesetzt zur Messbereichserweiterung von höheren DC-Strömen. Durch Verwendung von Manganin als Widerstandsmaterial erhält man einen konstanten Spannungsabfall.

Die Shunts werden nach DIN 43703 und DIN EN 60051 gefertigt. Lieferbar sind Nennströme von 1 A bis 250 A bei einem Spannungsabfall von 60 mV oder 150 mV.

Optional sind die Nebenwiderstände auch für einen Spannungsabfall von 100 mV oder 300 mV erhältlich.

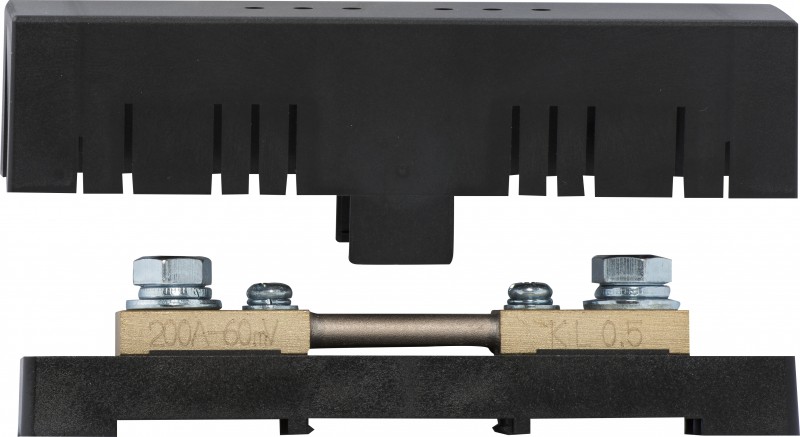

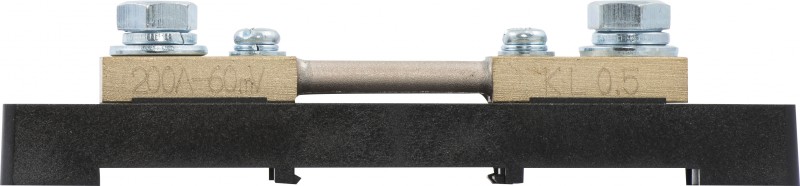

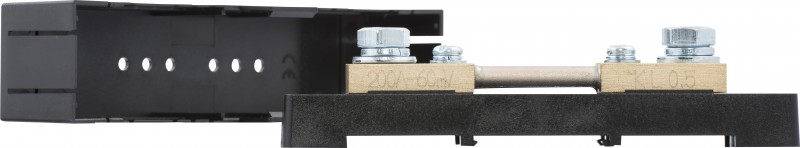

Generell werden die Nebenwiderstände der Bauform A bis 25 A / 60 mV bzw. 150 mV standardmäßig auf Isoliersockeln geliefert.

Die Genauigkeit beträgt 0,5 % vom Nennwert. In Sonderausführung kann eine Genauigkeit von 0,2 % realisiert werden.
