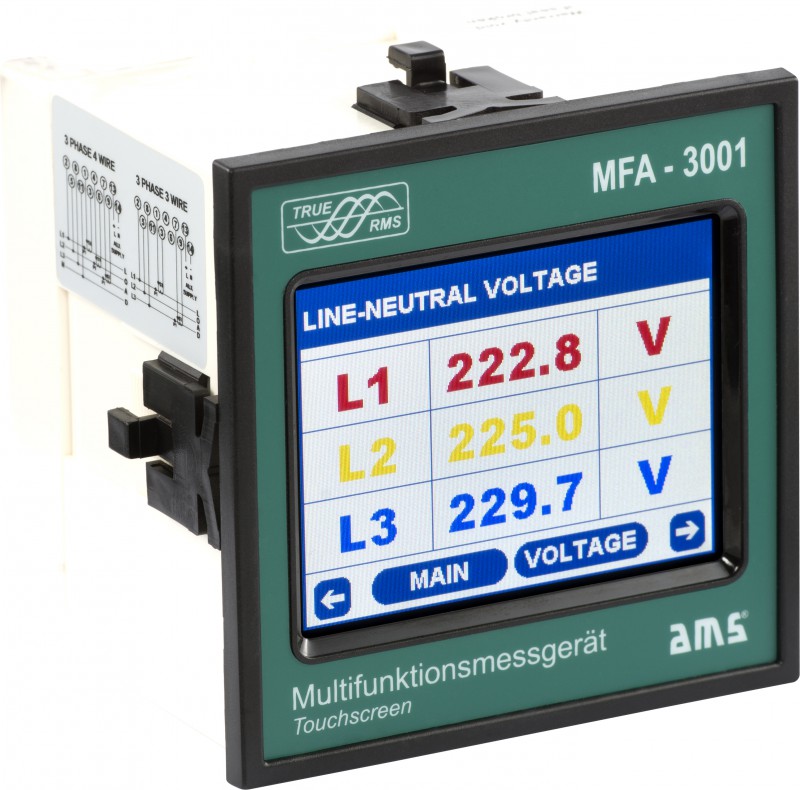

Multifunktionsanzeige MFA-3001
- mit Touchscreen - Display

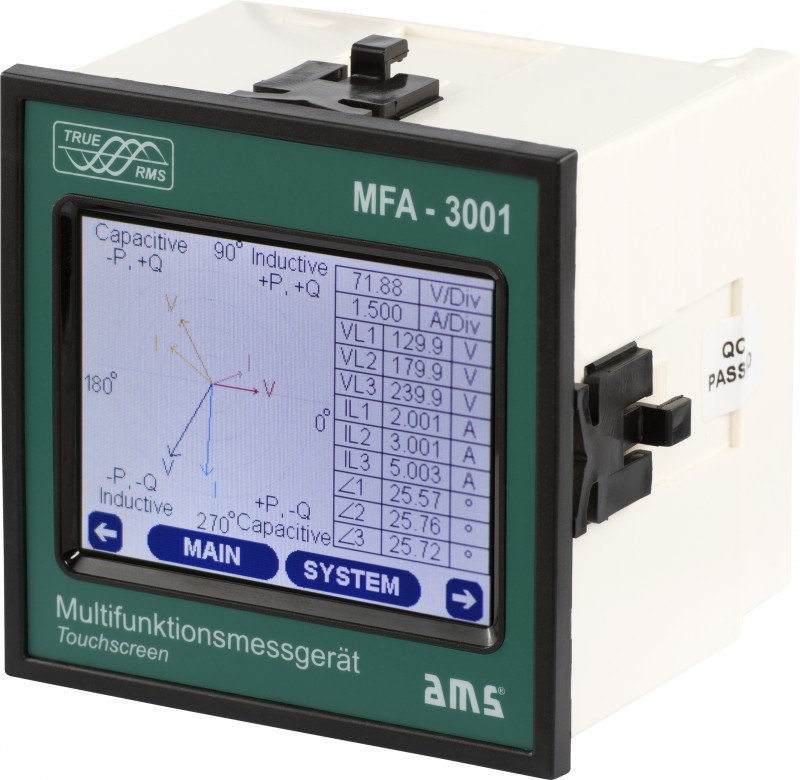

- Touchscreen Display und graphische Abbildung von Strom- und Spannungsverlauf mit Messwertanzeige. Darstellung des Phasendiagramms im 4-Quadrantenbetrieb.
- Multifunktionsanzeige
Bei der MFA-3001 erfolgt die Anzeige und die Bedienung über ein innovatives Farb-LC-Display mit „Touchscreen“ - Funktion.

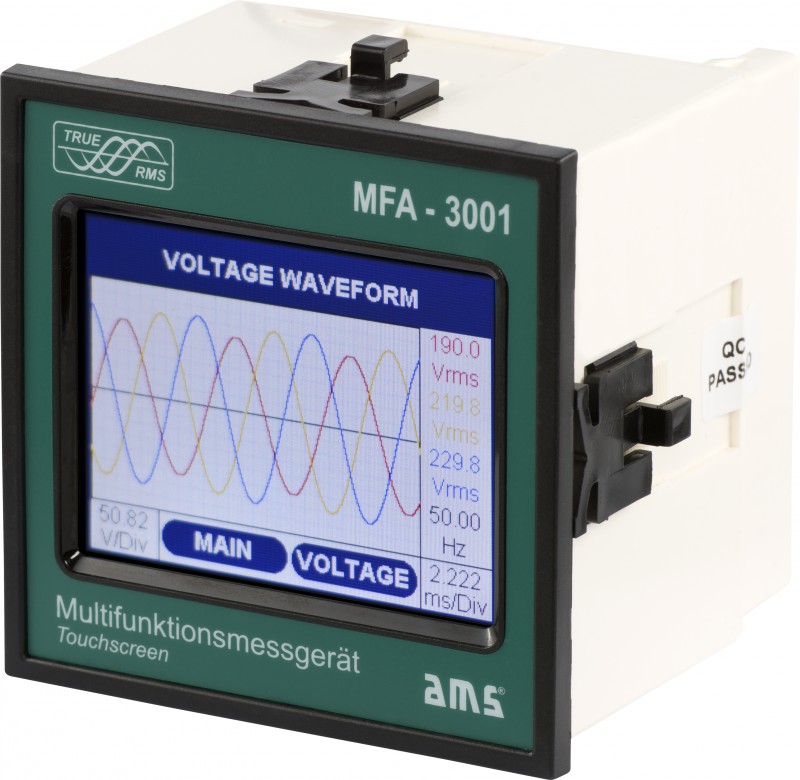

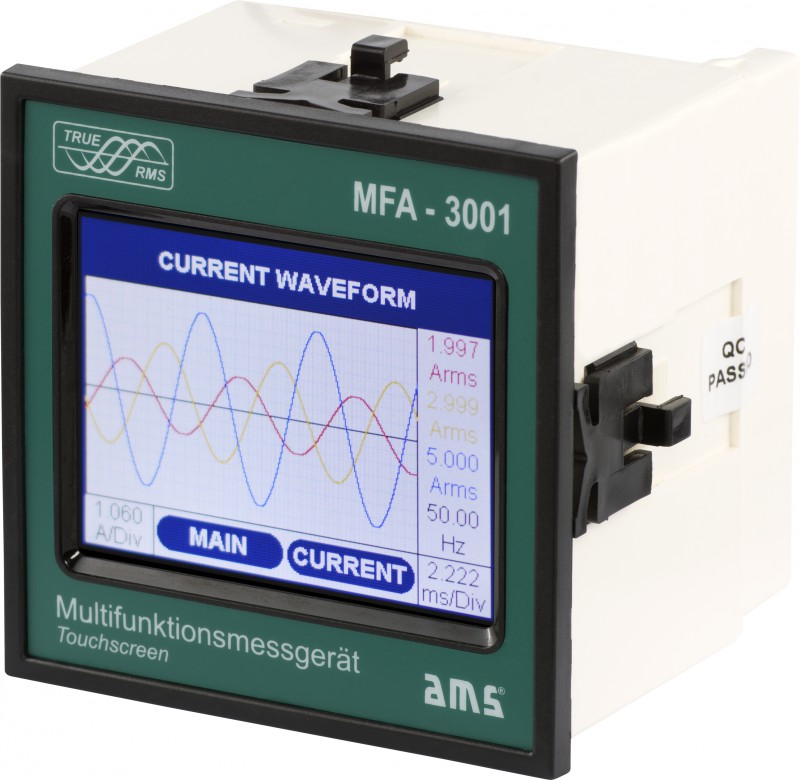

Die Strom- und Spannungsverläufe können am Bildschirm graphisch dargestellt werden.
Das System ist anwendbar für 3- und 4-Leiter Netze, die Strommessung des N-Leiters ist möglich.
Für diesen Gerätetyp stehen optional bis zu zwei frei programmierbare Schaltausgänge und zwei frei programmierbare Analogausgänge 0-1 mA bzw. 4-20 mA zur Verfügung. Als optionale Datenschnittstelle ist der Modbus (RS485) mit RTU-Protokoll lieferbar.
Leistungsmerkmale:
- • innovatives vollfarbiges Touchscreen Display
- • verwendbar im 3-Leiter und 4-Leiter Netz
- • Anzeige des mittleren Stromes, einstellbare Integrationszeit
- • Stromwandleranschluss 1 A oder 5 A, frei einstellbare Wandlerübersetzungsverhältnisse
- • alle Messwerte mit direkter Anzeige der Dimension
- • schneller sicherer Anschluss durch Schraubklemmen
- • Hilfsenergie 230 V AC
Optionen:
- • ModBus (RS 485) - RTU Protokoll
- • 2 Analogausgänge 0-1 mA
- • 2 Analogausgänge 4-20 mA
- • 1 Grenzwertausgang
- • 2 Grenzwertausgänge
- • inkl. 2 Grenzwertausgänge
- • inkl. 1 Grenzwertausgang + 2 Analogausgänge 4-20 mA
- • inkl. 1 Grenzwertausgang + 2 Analogausgänge 0-1 mA
- • inkl. Modbus (RS485) RTU Protokoll + 2 Grenzwertausgänge
- • Frontabmessungen: 96 x 96 mm
- • Schutzart: IP 54 frontseitig
- • Betriebstemperaturbereich: -10°C / +55°C
- • Spannungseingang: 21-498 V Leiter-Leiter
- 12-287 V Leiter-N
- • Stromeingang: 0-5 A (1 A)
- • Frequenz: 40-70 Hz
-
MFA-3001 Bedienungsanleitung
Dateityp: pdfDateigrösse: 3.25 MB - Datei herunterladen
-
MFA - Prospekt
Dateityp: pdfDateigrösse: 1.09 MB - Datei herunterladen
