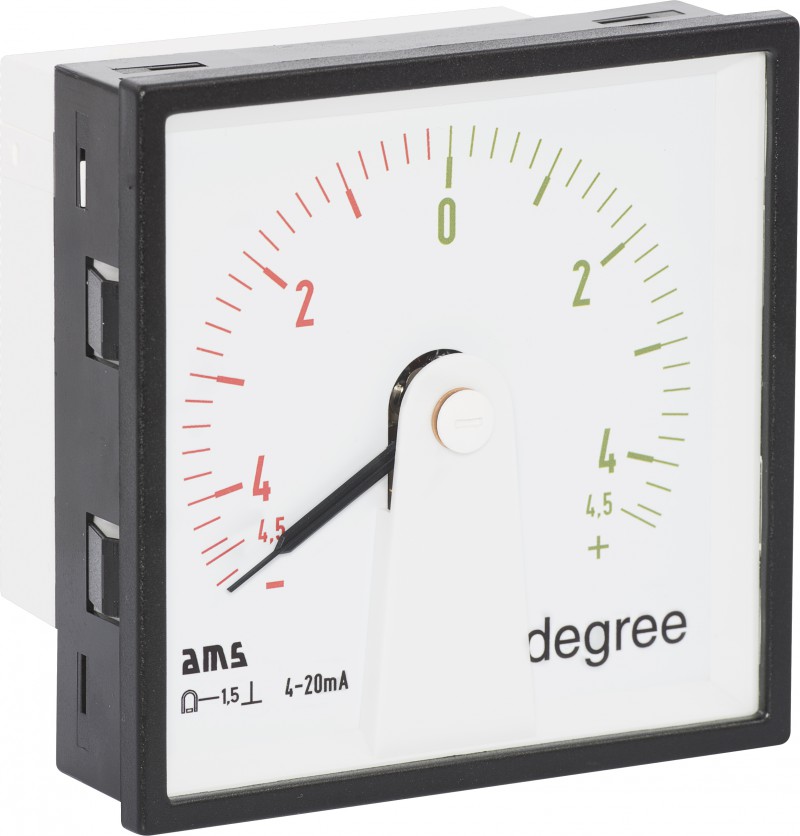

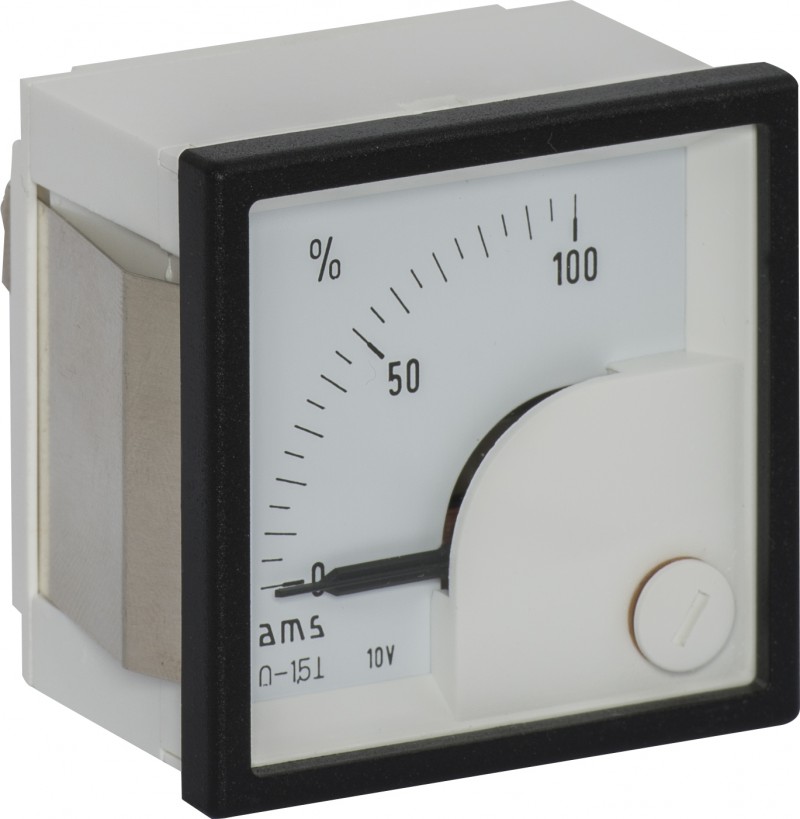

Drehspul Ratioserie
- Drehspul-Instrumente
Drehspul-Messgeräte dienen zur Messung von Gleichstrom und Gleichspannung. Ihr Eigenverbrauch ist sehr gering, sie sind somit zum Anschluss an Nebenwiderstände, Drehzahlgeber, Thermoelemente, Messumformer usw. geeignet. Für Anwendungen bei Wechselstrom und Wechselspannung können Gleichrichter eingebaut werden.
Die Geräte sind in unterschiedlichen Größen und Messbereichen lieferbar.
- • Geräte besitzen Drehspul-Kernmagnet-Messwerke, die gegen magnetische Fremdfelder unempfindlich sind
- • Ratio-Serie im Kunststoffgehäuse mit standardmäßiger Wechselskala
- • Ausschlagwinkel 90° oder 240°
- • Ratio-Serie mit Schnappbefestigung
Optionen:
- • Stahlblech-Serie: Gehäusemantel Stahlblech, Frontrahmen Alu lackiert (keine Wechselskala) in den Größen 72 x 72, 96 x 96 und 144 x 144 mm lieferbar
- • Messwerk: Drehspul-Kernmagnet (gegen Fremdmagnetfelder unempfindlich)
- • Lagerung: Spitzenlagerung mit gefederten Lagersteinen
- • Zeiger: Messerbalkenzeiger
- • Gehäuse: Kunststoff, aus selbstverlöschendem, nicht tropfenden Polycarbonat
- • Frontrahmenfarbe: schwarz, grau auf Anfrage
- • Messbereiche: 100 uA bis 60 A und 60 mV bis 600 V direkt
-
Datenblatt Drehspul Ratioserie
Dateityp: pdfDateigrösse: 0.86 MB - Datei herunterladen
-
Allg. Ang. analoge Messgeräte
Dateityp: pdfDateigrösse: 0.11 MB - Datei herunterladen
