Kabelumbau-Stromwandler KBU
- Stromwandler

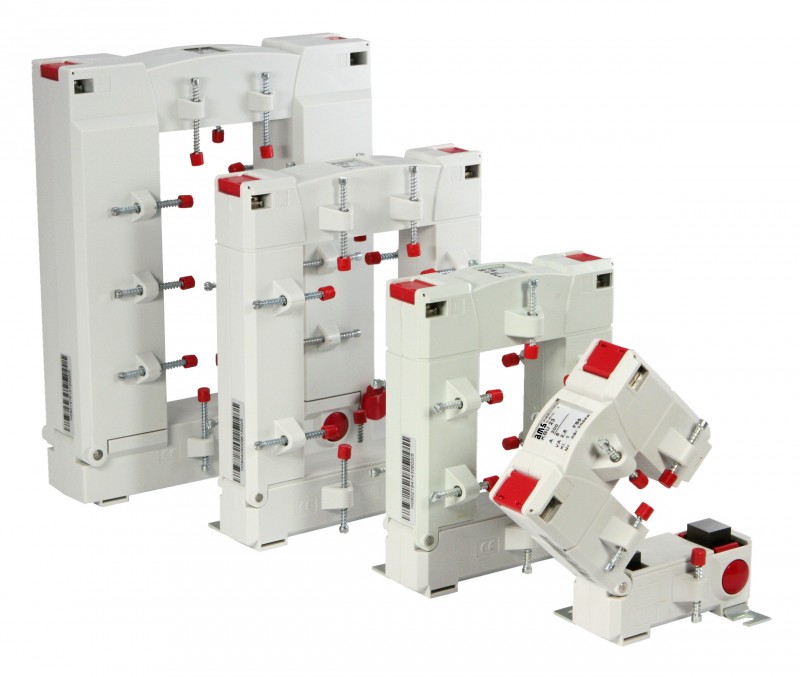

Die Kabelumbau-Stromwandler der KBU Serie sind für primäre Nennströme von 100 A bis 5000 A ausgelegt. Sie sind in vier verschiedenen Baugrößen mit Sekundär-Nennstrom 5 A oder 1 A, in den Genauigkeitsklassen 0,5 und 1 erhältlich.
Das teilbare Messsystem ermöglicht die einfache nachträgliche Installation in bereits vorhandene Anlagen bei minimalem Montageaufwand.
Zur Installation wird der Verriegelungsmechanismus des Wandlers geöffnet, dieser um den Primärleiter gelegt und wieder hörbar eingerastet. Nach Anschluss der Sekundärleitungen ist die Messanordnung sofort betriebsbereit.
Leistungsmerkmale:
- • ideal zum nachträglichen Einbau in bestehende Anlagen
- • dank teilbarem Messsystem einfache Montage möglich
- • Primärstrom: 100 - 5000 A
- • lieferbar mit AC-Stromausgang 5 A oder 1 A
- • Genauigkeitsklassen 0,5 und 1
- • vier verschiedene Bauformen
- • unzerbrechliches Kunststoffgehäuse aus grauem Polyamid, schwer entflammbar
- • Arbeitstemperaturbereich: -5°C < T < +40°C
- • Lagertemperaturbereich: -25°C < T < +70°C
- • Nenndauerstrom Icth: 1,0 x IN
- • therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
- • max. Betriebsspannung Um: 0,72 kV
- • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
- • Nenn-Frequenz: 50 Hz
- • Isolierstoffklasse: E
- • angewandte technische Normen: DIN EN 61869, Teil 1 + 2
-
Kabelumbau-Stromwandler KBU
Dateityp: pdfDateigrösse: 2.82 MB - Datei herunterladen
